爆震傳感器是一個對振動敏感的壓電型傳感器，用于安裝在發動機缸體上，感應發動機缸體爆震時的振動。當發動機產生爆震時，傳感器感應到這種振動并將輸出信號傳輸?shù)桨l(fā)動機電子控制系統單元（EMS），然后由EMS發出信號延遲點火系統點火時間。

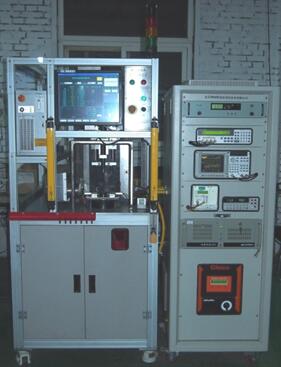

爆震傳感器測試系統用于壓電式爆震傳感器的檢測，系統采用工作臺與機柜分離的單工位方式，適宜站立式操作。
通過采用不同的適配器接口，系統可實現測試過程中的快速換型； 采用先進的進口儀器，提高設備的測量精確性。
測試原理：
工裝固定在振動臺上，并使爆震傳感器固定后的中心軸和振動臺的中心軸平行。測量?jī)x器獲取工件電容、電阻并判斷；信號儀在5K Hz至 18 K Hz的范圍內，讀取爆震傳感器信號輸出，得到要求的測量數據，合格產品激光打標。
測試參數：
|
測試項 |
范圍 |
精度 |
|
電容（Cv） |
0-1300pF |
1％ |
|
電阻（Rv） |
0-100MΩ |
0.2％ |
|
靈敏度（Sv） |
0-200mV/g |
1％ |
|
測試頻率 |
0-128Khz |
|
系統特點
